    T型槽平臺槽尺寸標準設計

    發表時間:2015年06月27日【


         北重公司提供 T形槽尺寸一般標準設計
    T形槽尺寸 3 1

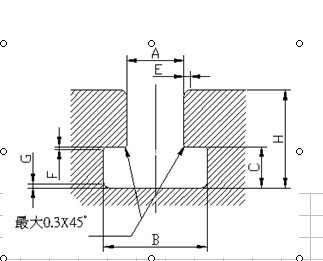

    1.2.10  T形槽尺寸
    1   T形槽      (mm)
    Pict






                E,FG45度角或倒圓

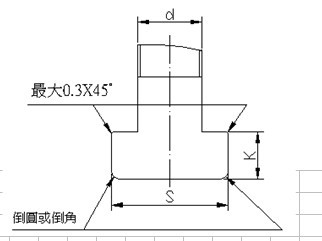

    T形槽 螺栓頭部
    A B C H E F G d S K
    基本
    尺寸
    最小
    尺寸
    最大
    尺寸
    最小
    尺寸
    最大
    尺寸
    最小
    尺寸
    最大
    尺寸
    最大
    尺寸
    最大
    尺寸
    最大
    尺寸
    公稱
    尺寸
    最大
    尺寸
    最大
    尺寸
    5 10 11 3.5 4.5 8 10 1 0.6 1 M4 9 3
    6 11 12.5 5 6 11 13 M5 10 4
    8 14.5 16 7 8 15 18 M6 13 6
    10 16 18 7 8 17 21 M8 15 6
    12 19 21 8 9 20 25 M10 18 7
    14 23 25 9 11 23 28 1.6 1.6 M12 22 8
    18 30 32 12 14 30 36 1 M16 28 10
    22 37 40 16 18 38 45 2.5 M20 34 14
    28 46 50 20 22 48 56 M24 43 18
    36 56 60 25 28 61 71 2.5 M30 53 23
    42 68 72 32 36 74 85 1.6 4 M36 64 28
    48 80 85 36 40 84 95 2 6 M42 75 32
    54 90 95 40 44 94 106 M48 85 36

                                     據       實施日期
    (GB/T158-1996)   版次 A B C D
    日期

      T形槽尺寸設計標準
    T形槽尺寸 3 2

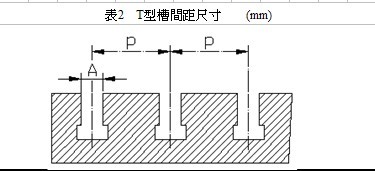

    2    T型槽間距尺寸        (mm)   注:T形槽間距p欄中,括號內的數值與T形槽槽底寬度最大值之差值,可能較小,應避免使用。
    相對於每個
    T形槽寬度,表2中給出三個間距,應根據使用需要條件選擇T
    形槽間距。特殊情況需採用其他尺寸間距時,則應符合下列原則:
             1)採用數值大於或小於規定T形槽間距P的尺寸時,應從優先數系R10系列的數值中選取
    ;
             2)
    採用數值在規定T形槽間距p的尺寸范圍內,則應從優先數系R20
    系列的數值中選取。
             T形槽的間距尺寸p的極限偏差,如表
    3.
    Pict








    T形槽寬度A T形槽間距 p
    5   20 25 32   3    T形槽間距 p尺寸的極限偏差
    6   25 32 40   T形槽間距 p 極限偏差
    8   32 40 50   20 PictOld

    10   40 50 63   25
    12 (40) 50 63 80   32~100 PictOld

    14 (50) 63 80 100   125~250 PictOld

    18 (63) 80 100 125   320~500 PictOld

    22 (80) 100 125 160   注:任一T形槽的極限偏差都不適累計誤差
    28 100 125 160 200
    36 125 160 200 250             3T形槽不通端型式及尺寸
              T形槽不通端型式及尺寸應符合表4
    規定
    42 160 200 250 320
    48 200 250 320 400
    54 250 320 400 500

    表4    T形槽不通端型式及尺寸   (mm)
    Pict Pict


                      T形槽
    寬度
    A
    5 6 8 10 12 14 18 22 28 36 42 48 54

                        K 12 15 20 23 27 30 38 47 58 73 87 97 108
                        D 基本
    尺寸
    15 16 20 22 28 32 42 50 62 76 92 108 122

                        極限
    偏差
    PictOld
    0
    PictOld
    0
    PictOld
    0

                        e 0.5 1 1.5 2

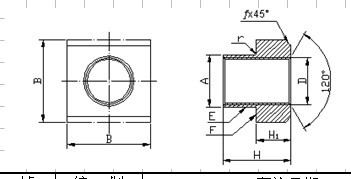

              4)T形槽用螺母尺寸
              T形槽用螺母尺寸應符合表5規定


                  5   T形槽用螺母尺寸     mm)
              Pict









                                     據       實施日期
    (GB/T158-1996)   版次 A B C D
    日期

      T形槽尺寸設計標準
    T形槽尺寸 3 3


    T形槽
    寬度A
    D A B H1 H f r
    公稱
    尺寸
    基本
    尺寸
    極限
    偏差
    基本
    尺寸
    極限
    偏差
    基本
    尺寸
    極限
    偏差
    基本
    尺寸
    極限
    偏差
    最大
    尺寸
    最大
    尺寸
    5 M4 5 PictOld

    9 PictOld

    3 15, 27, 102, 2, 17, 6, 102, 21PictOld

    6.5 PictOld

    1 0.3
    6 M5 6 10 4 PictOld

    8 1.6
    8 M6 8 13 PictOld

    6 10
    10 M8 10 15 6 12 PictOld

    12 M10 12 PictOld

    18 7 PictOld

    14 2.5 0.4
    14 M12 14 22 PictOld

    8 16
    18 M16 18 23 10 20 PictOld

    22 M20 22 34 PictOld

    14 PictOld

    28 0.5
    28 M24 28 43 18 36 PictOld

    4
    36 M30 36 PictOld

    53 PictOld

    23 PictOld

    44 6
    42 M36 42 64 28 52 PictOld

    0.8
    48 M42 48 75 32 PictOld

    60
    54 M48 54 85 PictOld

    36 70
    PictOldPictOld
             螺母材料為45鋼。螺母表面粗糙度(按GB1031)最大允許值;基準槽用螺母的E面或F面為            ;其余為          。螺母進行熱處理,硬度為35HRC,並發藍。
